C.H.I.P. als Sensor-Knoten

Kommentar verfassen

Wegen seiner Kompaktheit kann C.H.I.P.  dann sehr gut als Sensor-Knoten eingesetzt werden, wenn es nicht auf minimalen Stromverbrauch ankommt.

Für erste Tests habe ich mit dem Program chiplog.py  die CPU-Last, den verfügbaren Speicher und die Boardtemperatur abgefragt und über Thingspeak visualisiert. Ausserdem wird beim Überschreiten der Temperatur eine Push-Message versendet. Mit dem Programm stress habe ich die CPU-Last erhöht, um die Auswirkungen auf die Boardtemperatur zur verdeutlichen.

CPU_Load

Mem_avail

PMU_Temp

Um einen externen Sensor abfragen zu können, bedarf es nur noch weniger zusätzlicher Zeile Code, die für einen Temperatur- und Feuchtigkeitssensor SHT31 noch folgen.

Das Programm BatStatus.py zeigt den Status der Batterie in den ersten Minuten nach dem Anschliessen an den C.H.I.P.  Controller.

BatStatus

Die Programme chiplog.py und BatStatus.py sind auf Github abgelegt. Im Wiki sind Installationshinweise nach einem Flashen des Betriebssystems und dem erforderlichen Python-Setup aufgeführt.



TMP36 LoRa Node

Kommentar verfassen

architecture

Die aus einem Arduino Uno und Dragino LoRa Shield V1.2. aufgebaute TMP36 LoRa Node misst die Aussentemperatur und überträgt die Messdaten (drahtlos) an das im Inneren platzierte LoRa Gateway.

Über dieses Gateway ist die TMP36 LoRa Node  in das TTN LoRaWAN integriert. Das LoRa Gateway besteht aus einem Raspberry Pi 3 mit einem Dragino LoRa /GPS HAT.

Dieses einkanalige LoRa Gateway hat nicht die Möglichkeiten eines voll ausgebauten LoRa Gateways, trotzdem ist es für diese einfache Aufgabenstellung geeignet. Das TTN Gateway ist bestellt und wird erwartet.

Die gemessenen Daten werden vom LoRa Gateway via Internet an den TTN Server übertragen. Zugriff auf die Daten ist über die TTN Console möglich.

Um die Daten auch anderen Anwendungen zur verfügung zu stellen, kann auf diese via MQTT zugegriffen werden. Ich verwende Mosquitto auf einem anderen Raspberry Pi, um die Daten zu abonnieren und zur Visualisierung an den Thingspeak Server zu senden. In die Website ckuehnel.ch/TMP36_LoRa_Node.html habe ich diese Grafik eingebunden.

Die für dieses Anwendungsbeispiel verwendete Software ist auf  Github abgelegt.

LoRa Node sendet Messwerte

Kommentar verfassen

Als Grundlage für meine Experimente habe ich von Github das Dragino Programmbeispiel lora_shield_ttn.ino verwendet und mit einer Sensorerweiterung versehen. Zur Erfassung der Umgebungstemperatur habe ich einen Temperatursensor TMP36 mit A0, VCC und GND verbunden.

lora-node-tmp36

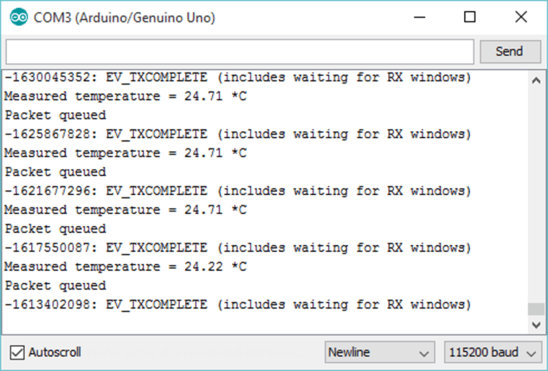

Auf die Angabe des Listings des Programms lora_shield_ttn_tempC.ino möchte ich an dieser Stelle aus Platzgründen verzichten und auf Github verweisen. Dort ist das Programm abgelegt und kann von da heruntergeladen werden. Damit sind alle Vorkehrungen für das Versenden der Sensordaten in das LoRaWAN getroffen und es ist nun am Gateway diese Daten auch zu empfangen. Der Consolen Output zeigt die Messages dieser LoRa Node.

lora_shield_ttn_tempc

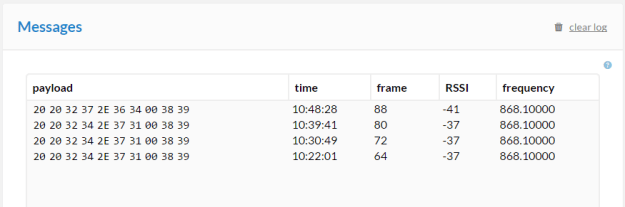

Die vom TTN LoRa Server empfangenen Messages zeigen hier im Bild Temperaturwerte von 24,71 und 27,64 °C (letzteres nach Auflegen eines Fingers auf den TMP36).

Beim Auruf des TTN LoRa Servers ist etwas Geduld notwendig. Nur alle 10 Minuten wird eine Message vom Gateway gesendet. Historische Daten werden nicht angezeigt.

ttn4

Vom TTN Lora Server werde die Daten via MQTT bereitgestellt und können da mit einem MQTT Viewer (hier habe ich MQTTlens verwendet) dargestellt bzw. über Subscribe in eine Anwendung gezogen werden.

ttn5



Anzeige von ThingSpeak-Daten mit ThingView

Kommentar verfassen

ThingSpeak ist eine Open Source IoT-Anwendung und API zum Speichern und Abrufen von Daten von IoT-Nodes über HTTP über das Internet oder über ein Local Area Network (https://github.com/iobridge/thingspeak, http://www.thingspeak.com).

Zusätzlich zum Speichern und Abrufen von numerischen und/oder alpha-numerischen Daten erlaubt die ThingSpeak-API auch numerische Datenverarbeitung wie Time-Scaling, Bildung von Mittelwert und Medianwert, Summation und Rundung u.a.m. Jeder ThingSpeak-Kanal unterstützt Dateneinträge von bis zu 8 Datenfeldern, Breitengrad, Längengrad, Höhe und Status. Die Abfrageergebnisse stehen als JSON-, XML- und CSV-Formate für die Integration in Anwendungen zur Verfügung.

Mit ThingView können ThingSpeak-Kanäle auf einfache Weise auf dem Smartphone oder Tablet sichtbar gemacht werden. Es reicht die Kanal-ID einzugeben und die Daten können angezeigt werden. Die App kann von Google Play als Gratis-Version (mit Werbung) oder kostenpflichtig heruntergeladen werden.

Das folgende Bild zeigt die Darstellung meiner lokalen Wetterdaten im Browser und Screenshots der Darstellung über ThingView auf dem Smartphone.





thingview
