Im Blogbeitrag Rapid Prototyping mit M5Stack hatte ich die M5Stack Family als interessante Prototyping Platform vorgestellt.
Dieser Beitrag zeigt an Hand einer einfachen Wetterstation als Beispiel einer nahezu beliebigen IoT-Anwendung, wie mit M5Stack Komponenten schnell ein ansehnlicher Prototyp erstellt werden kann
Mit einem M5Stack Basic Core und einer ENV Unit zur Erfassung von Temperatur, rel. Luftfeuchte und Luftdruck sowie einem SIM800L Module zum Versenden der Daten über GPRS hat man schnell eine abgesetzte Wetterstation aufgebaut, die auch ohne WLAN Zugang autonom funktionieren kann.
Der M5Stack Core besitzt in seinem Unterteil nur einen 150 mAh. Will man die Akkuleistung, beispielsweise zur Pufferung, erhöhen, dann kann ein M5GO/FIRE Battery Bottom Charging Base als Unterteil eingesetzt werden.
Die ENV Unit ist ein Umgebungssensor, der zur Messung von Temperatur, relativer Luftfeuchtigkeit und Luftdruck verwendet werden kann. Intern werden die Sensoren DHT12 und BMP280 verwendet.
Der DHT12 ist eine Weiterentwicklung des bekannten DHT11 Sensors, der nun präziser und mit einer I2C-Schnittstelle ausgestattet ist. Der BMP280 ist ein barometrischer Drucksensor, der speziell für mobile Anwendungen entwickelt wurde.
Kontaktiert wird die ENV Unit über den an der linken Seite des M5Stack Basic Core angeordneten Grove-PortA (i2C).
SIM800L ist ein Mobiltelefonmodul auf Basis des SIM800L GSM / GPRS-Modul von SIMCOM,
Mit diesen drei Komponenten wird die Wetterstation aufgebaut. Die Kosten der ansprechenden Anordnung belaufen sich dabei auf:
| Komponente | Preis |
| M5Stack Basic Core | $ 27.95 |
| ENV Unit | $ 3.39 |
| GSM Module SIM800L with MIC & Headphone Jack | $ 9.95 |
| Summe | $ 41.29 |

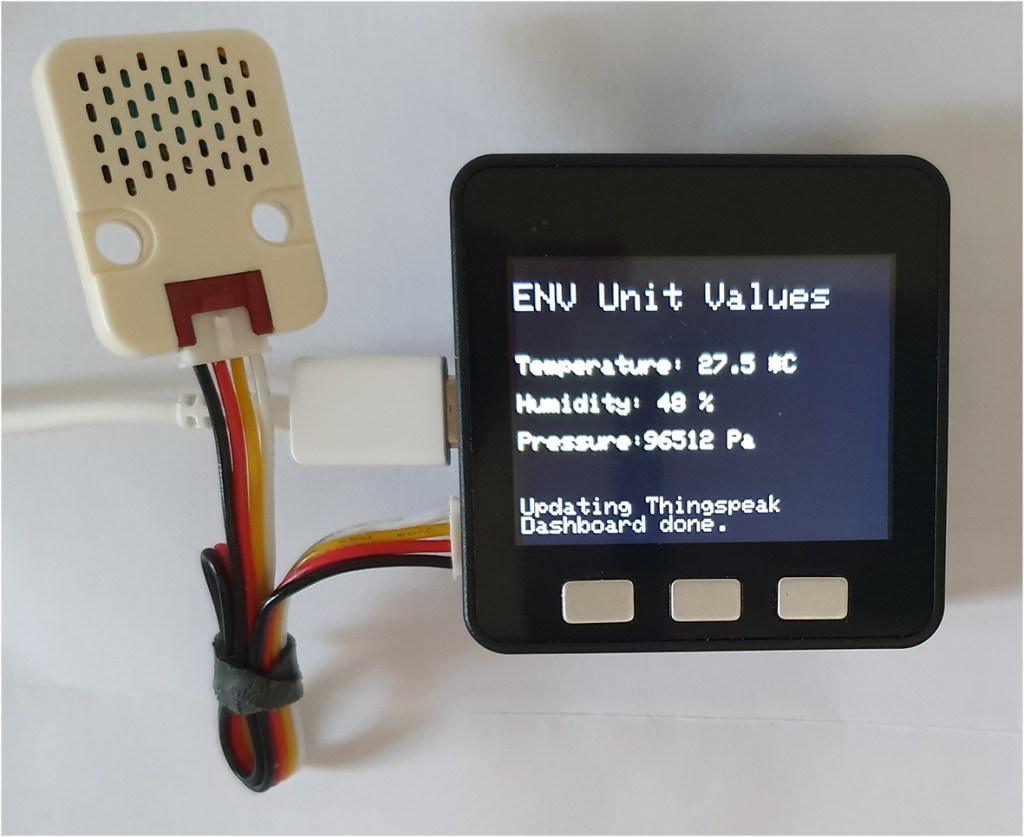

Die folgenden Bilder zeigen den Ablauf vom Programmstart bis zum Abschluss der Übertragung des Temperaturmesswertes, der hier für die Evaluierung ausreichend erschient.
Der Quelltext für das Programm M5Stack_DHT12_Thingspeak ist auf Github unter https://github.com/ckuehnel/M5Stack/tree/master/M5Stack/M5Stack_DHT12_Thingspeak abgelegt. Anpassungen auf weitere Parameter und andere Displayausgaben können nach dem Download leicht vorgenommen werden. Programmiert wurde mit der Arduino IDE v1.8.9.
Das Ergebnis der abendlichen Abkühlung ist im folgenden Bild zu sehen.
Ein Wort noch zur Stromversorgung. Der SIM800L ist bekannt dafür, dass er in Spitzen bis zu 2 A Stromaufnahme verzeichnet. Die Spannungsversorgung kann beim M5Stack aber vernünftig nur über den USB-Anschluss erfolgen. Dadurch ist der zur Verfügung stehende Strom limitiert.
Ich habe einen D-Link DUB-H4 USB-Hub verwendet, der vier Downstream-USB-Anschlüsse Typ A (Buchse) inklusive Schnellladeanschluss besitzt und durch ein externes Netzteil gespeist wird.
Der fürs iPad u.a. stromhungrige Verbraucher gedachte Schnellladeanschluss dient hier zur Stromversorgung und die sporadischen Brown Out-Resets des ESP32 sind Vergangenheit.
