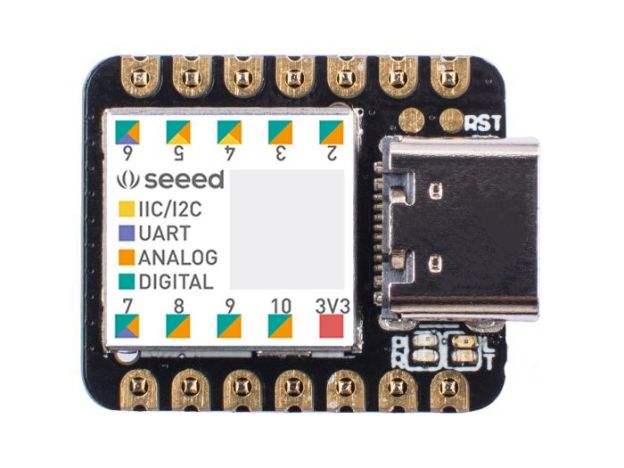

Seeeduino XIAO

Seeeduino XIAO ist das kleinste Arduino-kompatible Board in der Seeeduino-Familie. Basis des XIAO ist ein Microchip-SAMD21 (ARM Cortex-M0+ CPU (SAMD21G18)). Der Controller weist 256 KB Flash Memory und 32 KB RAM auf und wird mit 48 MHz getaktet.

Aus dem Pinout des Seeeduino XIAO ist die Ausstattung des kleinen Boards mit Schnittstellen ersichtlich. Durch den mit 48 MHz getakteten Cortex-M0+ weist das kleine Board eine gute Performance auf. Der Dhrystone Benchmark liefert einen Wert von 41589 Dhrystone/sec und das VAX MIPS Rating beträgt 23.67. Für raumsparende Aufbauten und Wearables ist das Board sehr geeignet, wenn auch die On-Board LEDs und die Stromaufnahme von ca. 350 uA im Sleep Mode weniger optimal sind.

Pinout Seeeduino XIAO
Dhrystone Benchmark Resultate Seeeduino XIAO

Weiterführende Informationen: http://wiki.seeedstudio.com/Seeeduino-XIAO/

Arduino-Sensorknoten

Auf der Basis eines ESP8266-Mikrocontrollers von Espressif hatte ich gezeigt, dass man einen WiFi-tauglichen IoT-Knoten zu sehr geringen Kosten (es waren 15 US$) aufbauen kann [Building an IoT Node for less than 15 $: NodeMCU & ESP8266].

Dass WiFi auf Grund der geringen Reichweite und des doch recht hohen Stromverbrauchs für einen batteriebetriebenen IoT-Knoten allerdings nur unter bestimmten Bedingungen geeignet ist, war auch durch eigene Untersuchungen gezeigt worden [IoT Button (5th)].

Der hier betrachtete Sensorknoten soll deshalb neben der Anbindung verschiedener Sensoren auch unterschiedliche Kommunikationsmöglichkeiten (WiFi, LoRaWAN, BLE, GSM) aufweisen. Damit wird es möglich werden, einen konkreten IoT-Sensor baukastenartig zusammenstellen.

Sensorknoten

Der Beitrag „Arduino-Sensorknoten“ wird im Sammelwerk „Messen, Steuern, Regeln mit IBM-kompatiblen PCs“ des Weka-Verlags veröffentlicht.

ISBN 978-3824549009

Die Programmbeispiele werden auf Github abgelegt und stehen zum Donload zur Verfügung.

Der erste Teil des Beitrags ist in der Ausgabe 170 im Februar 2019 erschienen.

Arduino MKR1000

Mit dem Arduino MKR1000 steht ein WLAN-fähiger Arduino für IoT-Projekte zur Verfügung. Das Board basiert auf einem ATSAMW25 von Microchip/Atmel mit einem ARM-Cortex-M0+-Prozessor (Atmel SAMD21) und einem WLAN-Modul, welches nach IEEE 802.11 b/g/n im 2,4 GHz-Netz arbeitet.

Der Atmel SAMD21 ist mit 48 MHz getaktet und verfügt über 256 KB Flash und 32 KB RAM.  Damit entspricht die Performance einem Arduino M0, wie mit den im Beitrag „Arduino32 – Die jungen Wilden“ verwendeten Benchmarks gezeigt werden kann.

Arduino32: Die jungen Wilden
DESIGN&ELEKTRONIK 5/2016 (Teil 1), 6/2016 (Teil 2)
Teil 1 http://www.elektroniknet.de/embedded/entwicklungstools/artikel/130493
Teil 2 http://www.elektroniknet.de/embedded/entwicklungstools/artikel/131502/

Die betreffenden Benchmarks sind unter Sieve und IOLoop zu finden.

Sieve of Eratosthenes - Arduino MKR1000
5000 iterations
303 primes.
Runtime = 5209 ms
I/O Loop - Arduino MKR1000
Measure IO frequency on Pin 2
Runtime = 5 us

Der Arduino MKR1000 kann über einen LiPo-Akku oder eine externe 5V-Spannungsquelle betrieben werden. Beim Anschluss einer externen Spannungsquelle ist das Laden des Akkus möglich. Der LiPo-Akku sollte mindestens 700 mAh besitzen, so dass auch mobile Projekte über längeren Zeitraum ohne externe Spannungsquelle betrieben werden können

Ledunia Benchmarks

Mit dem Beitrag Arduino32: Die jungen Wilden in der Zeitschrift DESIGN&ELEKTRONIK (Online-Version Teil 1Online Version Teil 2) hatte ich 32-Bit Arduinos vorgestellt und an Hand einfacher Benchmarks miteinander verglichen.

Der verbreitete #ESP8266 ist ebenfalls in die Arduino Umgebung integriert und die Verfügbarkeit von #Ledunia als High-End-ESP8266-Modul haben mich veranlasst, diese Tests mit Ledunia zu wiederholen.

Die Programme selbst sind unter GitHub abgelegt, können von da heruntergeladen und in der Arduino IDE ausgeführt werden. Hier sind die Benchmark-Ergebnisse im Vergleich zu verschiedenen klassischen Arduinos:

Board Arduino Uno Arduino M0 Arduino Due Ledunia
CPU ATmega328 ATSAMD21G18
(Cortex-M0+)
AT91SAM3X8E
(Cortex-M3)
ESP8266EX
Clock 16 MHz 48 MHz 84 MHz 80 MHz
Runtime 18267 ms 5180 ms 3451 ms 2189 ms
IO-  Periode 11,60 us 3.24 us 4,32 us 5 us
I/O-Frequenz 86,21 kHz 308,6 kHz 203,3 kHz 200 kHz

Die Leistungsmerkmale der ESP8266-basierten Arduinos können sich sehen lassen und bilden damit eine sehr gute Ergänzung der Arduino-Familie.

Calliope in Python programmieren

Will man den Calliope mini nicht im Schulkontext verwenden, dann bietet sich, wie beim micro:bit, die Programmierung in Micro-Python an.

Einen Editor findet man beispielsweise unter http://python.microbit.org/editor.html. In diesen Editor pastet man dann einfach den Python-Quelltext, wie z.B. das folgende Programmbeispiel zur Temperaturmessung.

# Measuring chip temperature on Calliope mini & output to console
from microbit import *
import os

uart.init()
uart.write(os.uname().machine +" measuring chip temperature\r\n")

while True:
 temp = temperature() - 3 # offset to ambient temperature
 display.scroll(str(temp)+" C")
 uart.write("Calliope mini chip temperature = "+str(temp)+" C\r\n")
 sleep(5000)

Nach dem Compilieren kann das  erstellte File microbit.hex einfach in das Laufwerk kopiert werden, als das sich der Calliope mini beim Anschluss über USB meldet.

Zum Beobachten der seriellen Ausgaben kann bspw. mit PuTTY auf das betreffende COM-Port zugegriffen werden. Die Baudrate beträgt hier 9600 Bd. Die LED-Matrix zeigt die Ausgabe als Laufschrift an.

Screenshot

Zugang zu den verschiedenen Ressourcen des eingesetzten Mikrocontrollers erhält man über die micro:bit Python API.

BBC Micro:bit

Micro:bit ist ein für Ausbildungszwecke entwickelter Mikrocontroller mit Features, die diesen Controller auch für Prototypen-Entwicklungen u.a. interessant machen. Hier sind die Retails zu diesem Controller zu finden.

Die technischen Spezifikationen sind:

  • Nordic Semiconductor nRF51822 Bluetooth Low Energy & 2.4GHz Wireless SoC (32-bit ARM® Cortex™ M0 CPU mit 256kB Flash und 16kB RAM)
  • Bluetooth Smart Antenne
  • microUSB Anschluss (Programmdownload, Console)
  • LiPo-Anschluss
  • 25 LEDs, 2 Taster
  • 20 Pin Edge Connector
  • Accelerometer, Compass

Programmierbar in

  • JavaScript-Blocks-Editor (PXT)
  • microPython

MicroPython Programmbeispiel

# Measuring chip temperature on micro:bit & output to console
from microbit import *
import os

uart.init()
uart.write(os.uname().machine +" measuring chip temperature\r\n")

while True:
 temp = temperature()
 display.scroll(str(temp)+" C")
 uart.write("micro:bit chip temperature = "+str(temp)+" C\r\n")
 sleep(5000)
