M5StickC Devices

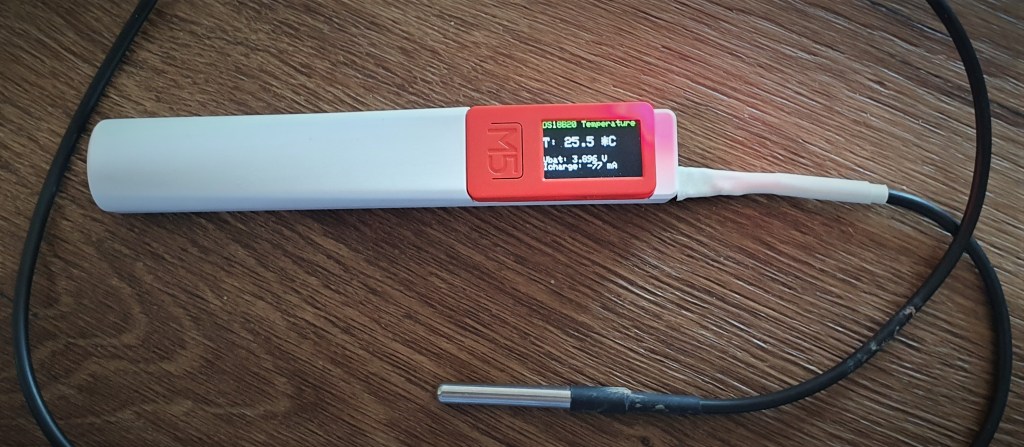

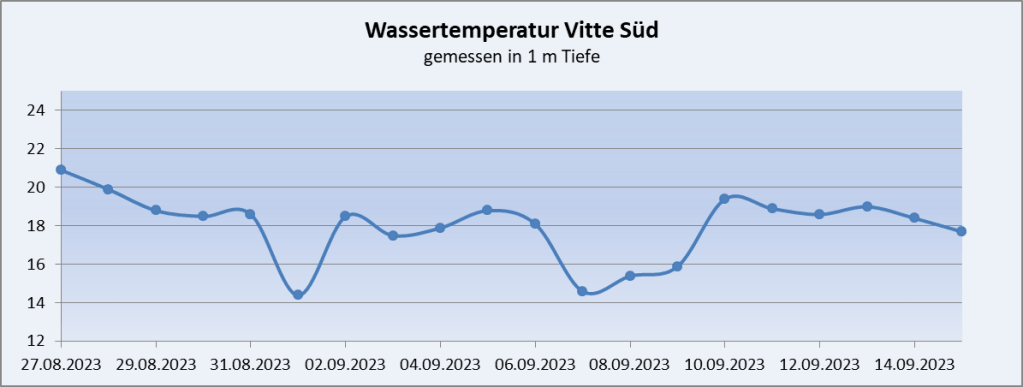

Der M5StickC hat einen internen LiPo-Akku mit einer Kapazität von 80 mAh, der dem mobilen Einsatz dann doch gewisse Grenzen setzt. Bei meinen Experimenten zur Messung der Wassertemperatur hatte ich das zu berücksichtigen.

Kurz vor dem Jahresende 2019 kam Post aus Shenzen mit dem 18650C HAT, einem Batterieteil für den M5SticKC mit integriertem wiederaufladbaren LiPo-Akku 18650 mit einer Kapazität von 2000 mAh.

Das Batterieteil ist mit den Steckern der HAT-Serie ausgestattet, mit denen eine zuverlässige Verbindung zum M5StickC hergestellt werden kann. Die Unterseite ist mit einer USB-Ladeschnittstelle ausgestattet. Der USB-C-Anschluss des Batterieteils wird nur als Ladeschnittstelle verwendet und hat keine UART-Funktion. Auf der Rückseite des Batterieteils befinden sich zahlreiche Befestigungslöcher, die eine einfache Befestigung des gesamten Devices ermöglicht.

Handheld-Thermometer

Ich habe mit dem ENV Hat und dem M5StickC ein Handheld-Thermometer aufgebaut.

Über den BMP280 im ENV Hat werden Temperatur, relative Luftfeuchte und barometrischer Druck gemessen und im Sekundentakt auf dem M5StickC Display zur Anzeige gebracht.

Ich werde die Laufzeit einer Batterieladung in der Folge testen und hier berichten.

Überwachungsmassnahmen für den Batteriezustand sind nicht implementiert.

Tastaturerweiterung für M5StickC

Die Eingabemöglichkeiten über die zwei Tasten des M5StickC sind zwangsläufig limitiert. Möchte man eine voll ausgestatteten QWERTY-Tastatur für den M5StickC zur Verfügung haben, dann ist das CardKB HAT eine gute Möglichkeit.

Das CardKB HAT bietet auch Unterstützung für verschiedene Tastenkombinationen (Shift + Taste, Fn + Taste), mit denen praktisch viele verschiedene Tasten hinzugefügt werden können. Der Tastaturstatus wird mit einer RGB-LED angezeigt. Leider ist diese in der Ecke links oben nicht sehr günstig angeordnet, da sie durch den M5StickC abgedeckt wird. Das Keyboard meldet sich als I2C-Device mit der I2C-Adresse 0x5F.

Das die unten angezeigten Ausgaben erzeugende Testprogramm M5StickC_Keyboard.ino steht auf Github zum Download zur Verfügung. Die Tastatureingaben werden hier auf dem M5StickC-Display in grün dargestellt.
