Archiv der Kategorie: BBC micro:bit

Vermittlung digitaler Inhalte in der Schule

Kommentar verfassen

Schon heute setzen wir uns mit zunehmender Tendenz mit automatisierten Abläufen, Algorithmen und vernetzten Gegenständen im Alltag auseinander. Künstliche Intelligenz wird Prozesse unterstützen und möglicherweise auch irgendwann autonom übernehmen.

Auf diese Entwicklungen vorbereitet zu sein, um sie zu beherrschen, zu gestalten und weiter zu entwickeln bedarf es mehr als einen IT-Grundkurs im Gymnasium oder Studium. Wichtig ist es, die Chance zu haben, in diese Welt und das damit verbundene Denken hineinzuwachsen.

In einigen Ländern wurde das frühzeitig erkannt und durch entsprechende Initiativen gefördert. Die Idee ist, jedes Kind zu inspirieren, seine digitale Zukunft zu gestalten und die Maker-Bewegung in den Unterricht zu bringen.

Im Schweizer Lehrplan 21 wird der heutigen Lebenswelt von Kindern und Jugendlichen entsprochen, die „durchdrungen (ist) von traditionellen und digitalen Medien sowie von Werkzeugen und Geräten, die auf Informations- und Kommunikationstechnologien basieren und die durch ihre Omnipräsenz neue Handlungsmöglichkeiten und neue soziale Realitäten schaffen“ (https://v-fe.lehrplan.ch/index.php?code=e|10|2). Abgestimmt mit dem Lehrplan 21 steht mit der Oxocard ein mit WiFi ausgestatteter Computer zur Verfügung, der auch bereits über den Browser programmiert werden kann. Auch in Deutschland und Grossbritannien werden solche Aktivitäten durch Hard- und Software für den Einsatz in der Schule unterstützt.

„Unser Anspruch ist, dass jeder Schüler und jede Schülerin in der dritten Klasse in Deutschland so ein Ding in die Hände bekommt“, sagt Stephan Noller, einer der Gesellschafter von Calliope. „Es soll nicht irgendein Leuchtturmprojekt in Berlin-Wedding werden, sondern wir wollen in die Fläche – und zwar jedes Jahr von Neuem.“

Ob man mit dem Calliope mini die vielleicht größtmögliche Umwälzung des deutschen Schulsystems in der Hand hält, wie Patrick Beuth in der Zeit im Beitrag „Dieser Computer kann unser Schulsystem revolutionieren“(http://www.zeit.de/digital/internet/2016-10/calliope-mikrocontroller-grundschule-dritte-klasse) schreibt, kann ich nicht beurteilen.

So unterschiedlich die Angebote sind, eines haben sie gemeinsam: Sie werden von Menschen organisiert, die mit großer Begeisterung ihr Wissen rund um Programmierung und digitale Themen an Kinder und Jugendliche weitergeben. Bei den Machern um BBC micro:bit, Calliope mini und Oxocard ist diese Begeisterung zu spüren.

Dass solche Projekte, wie so oft, nicht widerstandsarm umsetzbar sind, zeigen Diskussionen wie sie im Interview „An Calliope scheiden sich die Geister“ (https://www.deutschlandfunk.de/minicomputer-im-klassenzimmer-an-calliope-scheiden-sich-die.680.de.html?dram:article_id=399302) aufgeworfen werden.

Ich möchte mich hier auf den technischen Bereich beschränken. Für ideologische Auseinandersetzungen sind andere besser geeignet.

Die folgende Tabelle zeigt eine Gegenüberstellung der technischen Merkmale der drei hier betrachteten Mikrocontrollerboards.

Mikrocontroller
Board		BBC micro:bitCalliope miniOxocard
HerkunftUKDCH
HauptmerkmaleNordic nRF52833, BLE, Radio
Motion Sensor (ST LSM303AGR)
5×5 LED Matrix Display (rot)
2 Taster
19 GPIO
Piezo-Lautsprecher
MEMS Mikrofon
USB Micro B Anschluss
(Programmierung und Stromversorgung)
JST Batterieanschluss (3.3V)
Temperatursensor (on-chip NRF52)		Nordic nRF51822, BLE, Radio
Motion Sensor (Bosch BMX055)
5×5 LED Matrix Display (rot)
DC Motortreiber (TI DRV8837)
Piezo-Lautsprecher
MEMS Mikrofon
Neopixel (WS2812b)
2 Taster
8-11 GPIOs, PWM, 4 x analog
UART + SPI + I2C
USB Micro B Anschluss
(Programmierung und Stromversorgung)
JST Batterieanschluss (3.3V)
2 Grove Stecker (I2C + Seriell/Analog) 		Espressif ESP32, BLE, WiFi
Motion Sensor (ST LIS3DE)
8×8 Neopixel Matrix
Kopfhörerbuchse für 8bit-Audioausgabe (mono)
Mikrofon (PDM)
NeoPixel Data-Out
6 Taster
6 GPIOs
UART + SPI + I2C
USB Micro B Anschluss
(Programmierung und Stromversorgung)
LiPo-Akku
Anschluss für Grove I2C-Hub
Temperatursensor (on-chip LIS3DE)

Programmier-
umgebungen		MakeCode, MicroPython,
JavaScript		MakeCode, Swift,
abbozza! Calliope (basiert auf Blockly),
C/C++ (Segger), MicropPython		Blockly, Oxoscript,
Arduino (C/C++), MicroPython.
BBC micro:bit, Calliope mini, Oxocard – im Vergleich

Wie aus den Hauptmerkmalen abzuleiten ist, stellen alle drei Boards eine vergleichbare Infrastruktur bereit. Auf markante Unterschiede will ich im Folgenden eingehen. Eine Betrachtung der Ausgangsversionen von BBC micro:bit und Calliope mini hatte ich in einer früheren Veröffentlichung (https://www.elektroniknet.de/embedded/hardware/mikrocontroller-nicht-nur-fuer-die-schule.150415.html) bereits vorgenommen.

Herausstechendes Merkmal beim BBC micro:bit ist seine an der Unterkante des Boards befindliche als Goldfinger bezeichnete Anschlussleiste. Hier können zahlreiche Erweiterungsboard direkt angeschlossen werden. Einen guten Überblick zu diesen Erweiterungen finden Sie unter https://shop.pimoroni.com/collections/micro-bit-uk.

BBC mirco:bit v2

Beim Calliope mini wollte man den Goldfinger nicht übernehmen, da wegen der viel zu eng liegenden Kontakte im Schuleinsatz mit ständigen Kurzschlüssen durch die Schüler gerechnet werden müsste. Es wurden auf dem Board Erweiterungen, wie RGB-LED (Neopixel) und Motortreiber (H-Brücke) u.a., vorgesehen. Zusätzlich stellen die beiden Grove-Connectoren einen I2C-Bus, einen UART-Anschluss sowie einen analogen Eingang zur Kontaktierung von Sensoren oder Aktoren des umfangreichen Grove-Systems zur Verfügung. Eine gute Übersicht zum Grove-System bietet ein Grove Wiki von Seeedstudio (https://wiki.seeedstudio.com/Grove_System/).

Calliope mini v2

Die Oxocard geht einen etwas anderen Weg. Die elektronischen Interna sind gut verpackt in einem Kartongehäuse. Durch den Einsatz eines ESP-32 steht neben BLE auch WiFi zur Verfügung, wodurch Internet-Konnektivität gegeben ist. Durch diese Option ist es möglich IoT-Projekte zu realisieren. Der LiPo-Akku sorgt dann für einen gewissen Zeitraum sogar für autonome Einsatzmöglichkeiten ohne externe Spannungsversorgung.

Nach aussen hin stehen die sechs Taster und die 8×8 Neopixel Matrix für Experimente zur Verfügung. Durch die Verwendung der internen Sensoren kommt der Anwender erstmal vollkommen ohne elektrische Verbindungen nach aussen aus.

Kommuniziere Meldungen zwischen Oxocards, hol dir Daten aus dem Internet oder stelle dein Karte als Sensor anderen zur Verfügung. All das ist ohne Erweiterungen möglich.

Oxocard mit Kartongehäuse

Für den Maker von Interesse sind natürlich die Erweiterungsmöglichkeiten. Ergänzend zum Lieferumfang der Oxocard ist der OXOCARD i2C-Hub-Erweiterungsport verfügbar.

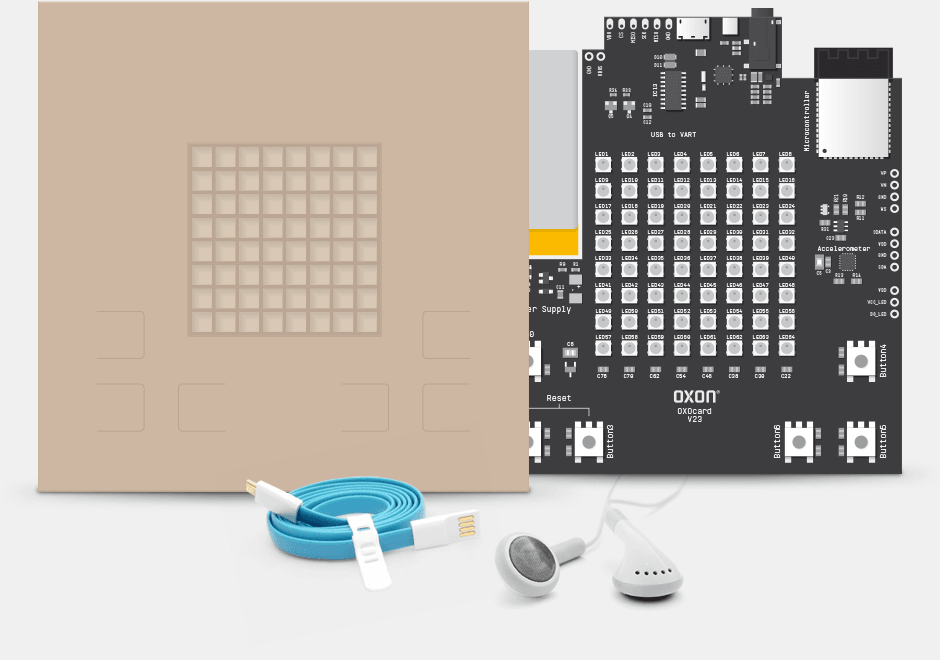

Lieferumfang Oxocard

Der Oxocard I2C Hub ist ein kleiner Bausatz, um der Oxocard relativ einfach das Anschliessen von beliebigen I2C-Grove- Komponenten zu ermöglichen. Mit diesen I2C-Hub können Sie die Oxocard mit zusätzlichen GROVE-kompatiblen Sensoren und Aktoren erweitern. Ausserdem kann über eine Buchsenleiste der SPI-Port nach aussen geführt werden.

SPI- und I2C-Bus an der Oxocard

Mit diesen Erweiterungsmöglichkeiten ist die Oxocard ein für den Schulbetrieb geeigneter, komplett ausgestatteter und erweiterbarer Mikrocontroller, der als einziger Internet-Zugriff aufweist.

Allen drei vorgestellten Boards gemeinsam ist neben der grafischen Programmierung in MakeCode resp. Blockly die Programmierung in MicroPython.

In meinem MicroPython Blog https://ckmicropython.wordpress.com sind MicroPython Programmbeispiele für die Oxocard zu finden.

2021-04-05/ck

bpi:bit – Mehr Power im micro:bit Universum

Kommentar verfassen

In meinem Beitrag Mikrocontroller nicht nur für die Schule! (Design & Elektronik 01/2018, MF40-44) hatte ich BBC micro:bit und Calliope mini, beides für die Grundschul-Ausbildung konzipierte Mikrocontroller-Boards, vorgestellt und deren Erweiterungsmöglichkeiten betrachtet.

Befördert durch den Edge-Connector des BBC micro:bit werden mittlerweile zunehmend Peripherieerweiterungen für den BBC micro:bit angeboten, die diesen Controller auch für Maker interessant machen.

Einen Überblick über vorhandene Erweiterungen kann man sich beispielsweise bei Reichelt oder den folgenden Adressen holen:

Durch den im BBC micro:bit eingesetzten Mikrocontroller nRF51822 gerät man aber auch schnell an Grenzen. Will man beispielsweise seinen BBC micro:bit über WiFi vernetzen, dann ist dafür bereits ein Zusatzmodul erforderlich. Auch vom Speicherausbau her sind Grenzen gesetzt, die den Wunsch nach einem Mikrocontroller mit mehr Performance aufkommen lassen.

Mit dem bpi:bit des Banana-Pi Herstellers SinoVoip gibt es einen solchen Mikrocontroller auf Basis eines ESP32. Warum bei heise der bpi:bit als kuriose Kopie abgetan wird, ist für mich nur schwer nachvollziehbar. Die nachfolgende Tabelle zeigt die Merkmale von bpi:bit und micro:bit im Vergleich.

Wer bislang seinen BBC micro:bit bereits mit MicroPython oder der Arduino IDE programmiert hat, bekommt mit dem bpi:bit eine leistungsstarken Controller incl. WiFi für seine micro:bit Umgebung.

Nutzt man alle WS2812, dann kommt man um eine Fremdspeisung des Moduls nicht umhin, denn der Strombedarf übersteigt das, was ein USB-Anschluss zur Verfügung stellt.

Modulbpi:birmmicro:bit
CPUESP32 nRF51822
RAM520 KB256 KB
ROM448 KBN/A
Flash512 KB16 KB
WiFi 802,11 b/g/n/e/ich N/A
Bluetooth BT4.2 BR/EDR und BLE BLE
Sensoren2 Fototransistoren,
Thermistor,
MPU-2950		LED-Matrix,
On-Chip Temperatursensor,
LSM303GR
SummerSummerN/A
LEDs 25 Neopixel-LEDs (WS2812 ) 25 rote LEDs
GPIOEdge-Connector (Goldfinger)Edge-Connector (Goldfinger)
Tasten2 programmierbare Tasten 2 programmierbare Tasten
USBmicro-USB (UART)micro-USB
Software Webduino, Arduino,
MicroPython, Scratch X 		Microsoft MakeCode, Arduino
MicroPython, Scratch X
Grösse5 x 5 cm5 x 4 cm

enviro:bit add-on für micro:bit

Kommentar verfassen

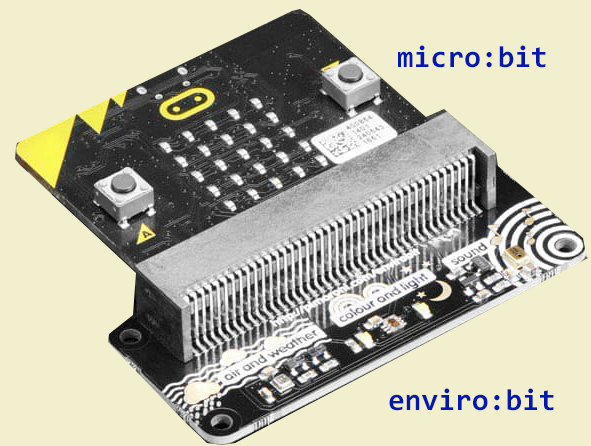

enviro:bit ist eine Erweiterung für den micro:bit Mikrocontroller zur Erfassung von Temperatur, relativer Feuchte und Druck über einen BME280 Sensor, Licht und Farbe über einen TCS3472 Sensor sowie Geräuschen über ein MEMS Mikrofon. Ein Steckverbinder zum Kontaktieren eines micro:bit Mikrocontrollers ist vorhanden.

enviro-bit

Die Programmierung in MicroPython wird durch eine Library unterstützt. Unter Verwendung der Library bme280.py kann das folgende Programm zur Erfassung von Temperatur und relativer Feuchte erstellt werden. Die serielle Ausgabe zeigt der folgende Screenshot.

from microbit import *
import os
import bme280
bme = bme280.bme280()

CYCLE = 5000

uart.init(baudrate=115200)
uart.write("\r\n" + os.uname().machine + " measuring environmental data by BME280\r\n")
uart.write("Cycle time is " + str(CYCLE) + " msec\r\n\r\n")

while True:
    temp = round(bme.temperature(),1)
    display.scroll(str(temp)+" *C")
    uart.write("BME280 temperature = "+str(temp)+" *C\r\n")
    humi = round(bme.humidity())
    uart.write("BME280 humidity = "+str(humi)+" %\r\n\r\n")
    sleep(CYCLE)

BME280 Output

Im Beitrag LIGHT AND COLOR MEASUREMENTS WITH THE PIMORONI ENVIRO:BIT FOR THE MICRO:BIT werden verschiedene Auswertungen der Signale des TCS3472 Sensors beschrieben.

Mit Hilfe von Klatschgeräuschen können Schaltvorgänge ausgelöst werden. Der Beitrag Build a clap-activated light with micro:bit! zeigt eine solche Anwendung.







BBC Micro:bit & Calliope mini

Kommentar verfassen

Mit dem BBC micro:bit und dem Calliope mini stehen zwei in erster Linie für den Einsatz in der Schule konzipierte Mikrocontroller-Boards zur Verfügung, wobei der Einsatz außerhalb der Schule bereits durch zahlreiche Anwendungen belegt ist.

Während der BBC micro:bit sich nun bereits seit über einem Jahr bewähren konnte, steht der für den Einsatz in deutschen Schulen angepasste Calliope mini noch am Anfang seiner Bewährungsprobe. Diesbezüglich ist deshalb ein Vergleich kaum möglich und muss sich auf technische Merkmale beschränken.

In der Zeitschrift DESIGN & ELEKTRONIK 01/2018 werden im Beitrag „Mikrocontroller nicht nur für die Schule!“ Gemeinsamkeiten und Unterschiede in der Hard- und Software beider Systeme sowie deren Anwendung beschrieben.

Mikrocontroller nicht nur für die Schule! Design & Elektronik 01/2018, MF40-44

Die Online-Version des Beitrag ist unter https://www.elektroniknet.de/design-elektronik/embedded/mikrocontroller-nicht-nur-fuer-die-schule-150415.html abrufbar

Beacons im Physical Web

Kommentar verfassen

Allgemeine Übersicht

Im Physical Web werden Objekten diese Objekte kennzeichnende URLs (= Uniform Resource Locator) zugeordnet. Das bedeutet nichts anderes, als das unter der betreffenden URL im Allgemeinen eine Website zu finden ist, die objektrelevante Daten zur Verfügung stellt.

Die zu erkennenden URLs werden von Objekten in der Umgebung gesendet, so dass dadurch die Objektbezogenheit sichergestellt ist. Jedes Objekt kann mit einem Bluetooth Low Energy (BLE) Beacon, einem leistungsstarken, batteriebetriebenen Gerät, versehen werden, das die betreffenden Inhalte über Bluetooth sendet.

Beacons, die die Eddystone-Protokollspezifikation unterstützen, können URLs und weitere Formate übertragen. Dienste auf dem Mobilgerät des Nutzers, wie Google Chrome oder Nearby Messages, können nach der Übergabe dieser URLs nach diesen suchen und diese anzeigen.

Das Physical Web sorgt unter anderem dafür, dass Nutzer nicht ständig neue Apps auf ihren Mobilgeräten installieren müssen, sondern die Nachrichten auf einer einheitlichen Oberfläche betrachten können. Es lässt sich in nahezu allen Fällen einsetzen, in denen Nutzer an Informationen über ihre Umgebung interessiert sind oder in denen eine Interaktion zwischen ihnen und smarten Objekten nötig ist.

Ausgangspunkt für die Entwicklung der Beacon-Technologie war im Jahr 2013 die Fa. Estimote mit dem ersten BLE Beacon, gefolgt von Apple, die ihre Implementierung iBeacon benannt haben. Diese Beacons senden eine BLE Advertising Message aus, deren Inhalt von einer Empfänger-App dekodiert werden und davon abgeleitet Aktionen auslösen kann

Google ist im Jahr 2015 mit seinem Physical Web Projekt in diese Thematik eingestiegen und erweitert die von den Beacons gesendeten Informationen, so dass zur Aufbereitung der gesendeten Informationen nicht zwangsläufig eine zugeordnete App erforderlich ist.

Im Alltag begegnen uns oft Situationen in denen der Einsatz von Beacons sehr von Vorteil ist.

Nicht jeder Nutzer des öffentlichen Personen-Nahverkehrs kann Informationen zur aktuellen Situation seiner gewünschten Verbindung über dynamische Fahrgastinformations-Anzeiger beziehen. In den Innenstädten werden diese zunehmend eingesetzt.

1024px-Dresden_Hauptbahnhof_-_Haltestelle_der_Straßenbahn_(7033568319)

Autor: IngolfBLN

Auf dem Land werden wohl noch weitere Zeit die traditionellen Haltestellenschilder zu sehen sein.

Haltestellenschild_Jungfernstieg_retouched

Autor: MissyWegner

Bein einem solchen Haltestellenschild, was auch im innerstädtischen Bereich durchaus noch gesehen wird, kann ein installierter Beacon die gewünschten Informationen beispielsweise über eine dynamisch aktualisierte Website mit Fahrplaninformationen bieten.

Neben diesen Anwendungen haben die Marketing-Strategen die Mächtigkeit dieser Beacon-Lösungen schon lange erkannt. So kann beispielsweise beim Betreten eines Supermarktes gezielt auf Sonderangebote hingewiesen und das Kaufverhalten beeinflusst werden.

Nach diesen eher anwendungsorientierten Bemerkungen kann sich jeder selbst Gedanken über den Einsatz von Beacons machen.

Kommerzielle Beacons

In den kommerziellen Angeboten findet man zahlreiche Beacons, bei denen leider nicht immer klar hervorgeht, ob sie auch das Eddystone Profile unterstützen. Ich habe mit zwei Beacons der chinesischen Fa. AprilBrother experimentiert.

CardBeacon

Kern des CardBeacons ist ein DA14580 SoC der Fa. Dialog – ein Cortex-M0 mit einem BLE Core. Es wird die zumindest doppelte Batterielebensdauer gegenüber den als Standard geltenden Nordic nrf51822 Chips versprochen und soll mit den Default-Einstellungen drei Jahre betragen. Eine Batterie CR3032 (500mAh) ist im CardBeacon integriert.

CardBeacon ist iBeacon-zertifiziert und unterstützt damit alle iBeacon-Funktionen. UUID, Major, Minor und das Advertising Intervall sind konfigurierbar.

cardbeacon1

CardBeacon im Scheckkartenformat

Dieser CardBeacon hat die Grundfläche einer Kreditkarte. Die Dicke der Karte beträgt allerdings 5.8 mm. Hier sind die technischen Daten des CardBeacons nachzulesen.

AprilBeacon 202

Der AprilBeacon 202 kann wie bereits der CardBeacon im iBeacon-, Eddystone-UID- oder Eddystone-URL-Mode betrieben werden.

AprilBeacon

AprilBeacon mit dem Abmessungen 40 mm x 40 mm x 15 mm

AprilBeacon App

Die AprilBeacon App ist ein herstellerspezifisches Tool zur Konfiguration der von diesem Hersteller angebotenen Beacons. Auf der Website des Herstellers findet man die Links zu Apples App Store und zu Googles Playstore.

Beacon Tools

Zur Inbetriebnahme bzw. zur Konfiguration von Beacons bedarf es in der Regel spezieller Tools, die meist herstellerspezifisch sind. Die AprilBaecon App war ein solches Tool.

Ansonsten ist es hilfreich mindestens einen BLE Scanner und die Physical Web App auf seinem Smartphone zu installieren, die für Android in Google’s Playstore zu finden sind.

In Googles Playstore findet man ausserdem zahlreiche BLE Scanner. Ich habe die Tools von Bluepixel Technology und Nordic Semiconductor ausgesucht und verwendet. Mit der Physical Web App kann man schließlich die übertragenen URL einfach sichtbar machen.

BLE Implementierungen

Es gibt derzeit ein recht breites Spektrum an Hardware, bei der bereits ein BLE Modul installiert ist. Das Spektrum reicht dabei von einfachen Mikrocontrollern bis hin zu leistungsfähigen Linux-Devices. Zu nennen sind u.a. BBC micro:bit & Calliope mini, pycom WiPy und Linux Devices , wie Raspberry Pi 3, Raspberry Pi Zero W und C.H.I.P.

Dieser Abschnitt zeigt für BBC micro:bit & Calliope mini die erforderliche Software-Installation, um einen Eddystone-URL Beacon zu erstellen. Das Ergebnis ist für alle Implementierungen identisch – eine über BLE übertragene URL, die von einem Smartphone, Tablet oder anderem BLE-tauglichen Equipment empfangen und ausgewertet werden kann.

Seit einem Jahr ist der BBC micro:bit genannte Mikrocontroller der BBC verfügbar und unter Schülern und Lehrer in Großbritannien recht verbreitet. In Deutschland hat sich die gemeinnützigen Calliope GmbH das Ziel gesteckt, mit dem Calliope mini einen für die Anforderungen der Grundschule geeigneten Mikrocontroller bereit zu stellen, wobei sich dieser am BBC micro:bit orientiert.

Beide Mikrocontroller-Boards sind technisch vergleichbar ausgestattet und weisen als Kern einen nRF51822 Mikrocontroller von Nordic Semiconductors auf.

Preise und Bezugsmöglichkeiten sind in der nachfolgenden Tabelle gelistet.

Mikrocontroller BBC micro:bit Calliope mini
Preis EUR 16,85 EUR 35,00
Lieferant http://www.exp-tech.de

Zur Programmierung der beiden Mikrocontroller-Boards stehen ein JavaScript Blocks Editor und MicroPython zur Verfügung. Will man BLE nutzen, dann steht MicroPython leider nicht zur Verfügung da der BLE-Stack zu viel RAM benötigt.

Unser micro:bit (oder Calliope mini) Beacon soll nun eine URL aussenden, die auf die verwendete Programmierumgebung, den Java Script Blocks Editor, verweist. Die URL lautet im Original https://makecode.microbit.org/ und verkürzt https://goo.gl/8Hcntr.

Die folgende Abbildung zeigt die vom Java Script Blocks Editor verwendeten Blöcke.

microbit - Eddystone URL senden

Um BLE zur Verfügung zu haben, muss über Add Package zu Beginn noch das BLE Paket nachinstalliert werden.

Da hier mit einer sicheren Webseite gearbeitet wurde, ist die versendete URL auch als (weitere) Nearby Message sichtbar und kann vom Smartphone direkt aufgerufen werden.

Nearby4



Grove Shield für BBC Micro:bit

Kommentar verfassen

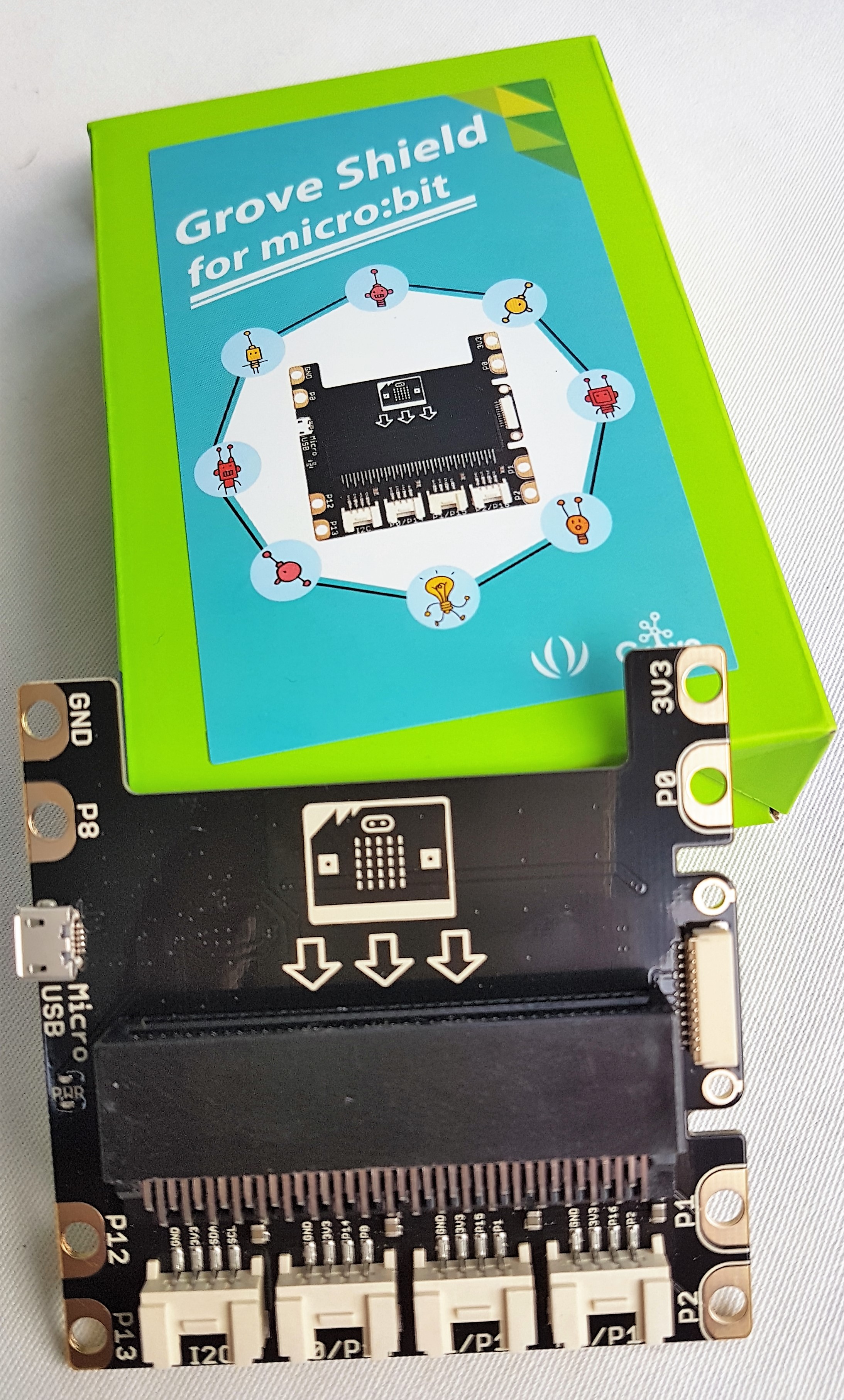

Mit dem Grove Shield erschließt sich dem BBC Micro:bit Controller die ganze Familie der Grove Sensoren und Aktoren auf sehr einfache Weise.

Grove i2C Shield

Folgende Interfaces stehen nach aussen hin zur Verfügung:

DC Interfaces Micro USB x1
Grove Interface P0/P14,P1/P15,P2/P16,I2C
Grove ZERO Interface Grove ZERO x1
Logic Interface 3V3/P0/P1/P2/P8/P12/P13/GND

Mit einem Grove I2C Hub kann die Zahl der anschließbaren I2C Devices erweitert werden .

Dezentrale Temperaturerfassung mit Calliope mini in Python

Kommentar verfassen

Auf Grund der abweichenden Pinbelegungen zwischen BBC micro:bit und Calliope mini ist die Programmierung in Python gerade für I/O-Operationen nicht immer ohne Probleme. Die folgende Tabelle zeigt die Unterschiede:

nRF51822 micro:bit Calliope mini
P0.00 SCL P0
P0.01 P2 P1
P0.02 P1 P2
P0.03 P0 P3 (MIC)
P0.04 COL1 P4 (LED_C1)
P0.05 COL2 P5 (LED_C2)
P0.06 COL3 P6 (LED_C3)
P0.07 COL4 P7 (LED_C4)
P0.08 COL5 P8 (LED_C5)
P0.09 COL6 P9 (LED_C6)
P0.10 COL7 P10 (LED_C7)
P0.11 COL8 P11 (LED_C8)
P0.12 COL9 P12 (LEDC_9)
P0.13 ROW1 P13 (LED_R1)
P0.14 ROW2 P14 (LED_R2)
P0.15 ROW3 P15 (LED_R3)
P0.16 P16 P16 (TAST_B)
P0.17 BTN A P17 (TAST_A)
P0.18 P18 P18 (RGB LED)
P0.19 TGT nRST P19 (SCL)
P0.20 P20 P20 (SDA)
P0.21 MOSI P21 (BMX055 INT)
P0.22 MISO P22
P0.23 SCK P23
P0.24 TGT TxD P24 (TxD)
P0.25 TGT RxD P25 (RxD)
P0.26 BTN B P26 (Rx)
P0.27 ACC INT2 P27 (Tx)
P0.28 ACC INT1 P28
P0.29 MAG INT1 P29
P0.30 SDA P30
Zur Temperaturmessung möchte ich von folgendem Setup ausgehen.

Calliope Radio

Dezentrale Temperaturerfassung mit Calliope



Ein abgesetzter Calliope mini wird über ein Steckernetzteil am USB-Anschluss mit Spannung versorgt. Ein Temperatursensor LM35 erfasst die Temperatur im Bereich von 0 bis 150 °C. Hat man eine LM35 nicht zur Verfügung, dann kann anfangs auch mit dem internen Temperatursensor der CPU gearbeitet werden. Der Sensor sendet über die Radio-Verbindung die erfasste Temperatur an einen zweiten Calliope mini, der über USB mit einem PC verbunden ist.

Auf dem PC läuft ein Terminalprogramm (z.B. PuTTY) und erfasst die hier mit 9600 Baud seriell übertragenen Daten und bringt diese zur Anzeige.

Die beiden Calliope mini sind mit den folgenden Programmen zu flashen.

Sender:

# Measuring chip temperature on CPU & output to console
# works unchanged for micro:bit & Calliope mini

from microbit import *
import radio

# The radio won't work unless it's switched on.
radio.on()

while True:
 temp = temperature() - 3 # offset to ambient temperature
 display.scroll(str(temp)+" *C")
 radio.send(str(temp))
 sleep(60000) # sleep a minute

Bei Einsatz eines LM35 Temperatursensors ist das Erfassen der Temperatur anzupassen:

temp = pin1.read_analog() * 330 / 1024

Der Ausgang des LM35 ist, wie in der Abbildung gezeigt, mit P2 am Calliope mini zu verbinden (sh. auch in der Tabelle oben).

Empfänger:

# Receiving chip temperature from a second board & output to console
# works unchanged for micro:bit & Calliope mini

from microbit import *
import os
import radio

uart.init()
uart.write(os.uname().machine + "\r\nGet chip temperature by radio connection\r\n")

# The radio won't work unless it's switched on.
radio.on()

while True:
 # Read any incoming messages.
 temp = radio.receive()
 if str(temp) != "None":
 display.scroll(str(temp)+" *C")
 uart.write("Received chip temperature = "+str(temp)+" *C\r\n")
 sleep(1000)

Die Reichweite der Radio Verbindung des Calliope mini liegt bei ca. 20 m, so dass dem Test im Wohnraum wenig Grenzen gesetzt sind.



Calliope in Python programmieren

16 Antworten

Will man den Calliope mini nicht im Schulkontext verwenden, dann bietet sich, wie beim micro:bit, die Programmierung in Micro-Python an.

Einen Editor findet man beispielsweise unter http://python.microbit.org/editor.html. In diesen Editor pastet man dann einfach den Python-Quelltext, wie z.B. das folgende Programmbeispiel zur Temperaturmessung.

# Measuring chip temperature on Calliope mini & output to console
from microbit import *
import os

uart.init()
uart.write(os.uname().machine +" measuring chip temperature\r\n")

while True:
 temp = temperature() - 3 # offset to ambient temperature
 display.scroll(str(temp)+" C")
 uart.write("Calliope mini chip temperature = "+str(temp)+" C\r\n")
 sleep(5000)

Nach dem Compilieren kann das  erstellte File microbit.hex einfach in das Laufwerk kopiert werden, als das sich der Calliope mini beim Anschluss über USB meldet.

Zum Beobachten der seriellen Ausgaben kann bspw. mit PuTTY auf das betreffende COM-Port zugegriffen werden. Die Baudrate beträgt hier 9600 Bd. Die LED-Matrix zeigt die Ausgabe als Laufschrift an.

Screenshot

Zugang zu den verschiedenen Ressourcen des eingesetzten Mikrocontrollers erhält man über die micro:bit Python API.

Abgesetzter Temperatursensor mit micro:bit radio

Kommentar verfassen

Micro:bit ist zwar BLE tauglich, doch unter Python reichen die Ressorcen für den BLE-Stack nicht aus und es bleibt die micro:bit radio Verbindung.

Zur abgesetzten Temperaturmessung kann ein micro:bit als Sensorknoten und eine weiterer als Empfängerknoten genutzt werden. Die Message des Sensors wird hier als Broadcast versendet.

Das Python-Programm des Sensors ist:

# Measuring chip temperature on micro:bit & output to radio
from microbit import *
import radio

# The radio won't work unless it's switched on.
radio.on()

while True:
 temp = temperature() - 3 # offset to ambient temperature
 display.scroll(str(temp)+" C")
 radio.send(str(temp))
 sleep(5000)

Das Python-Programm des Empfängers ist:

# Receiving chip temperature from a micro:bit sensor node & output to console
from microbit import *
import os
import radio

uart.init()
uart.write(os.uname().machine +" get chip temperature by radio connection\r\n")

# The radio won't work unless it's switched on.
radio.on()

while True:
 # Read any incoming messages.
 temp = radio.receive()
 display.scroll(str(temp)+" C")
 uart.write("micro:bit chip temperature = "+str(temp)+" C\r\n")
 sleep(1000)
