Mit dem Code aus diesem Projekt können Sie ein LoRa-Radio, wie den SX1276 oder SX1272 (oder einen Klone wie den HopeRF RFM95) mit dem Omeag2 verbinden und Daten über LoRa an das Things Network (TTN) senden.
Das Projekt beinhaltet eigentlich zwei Dinge:

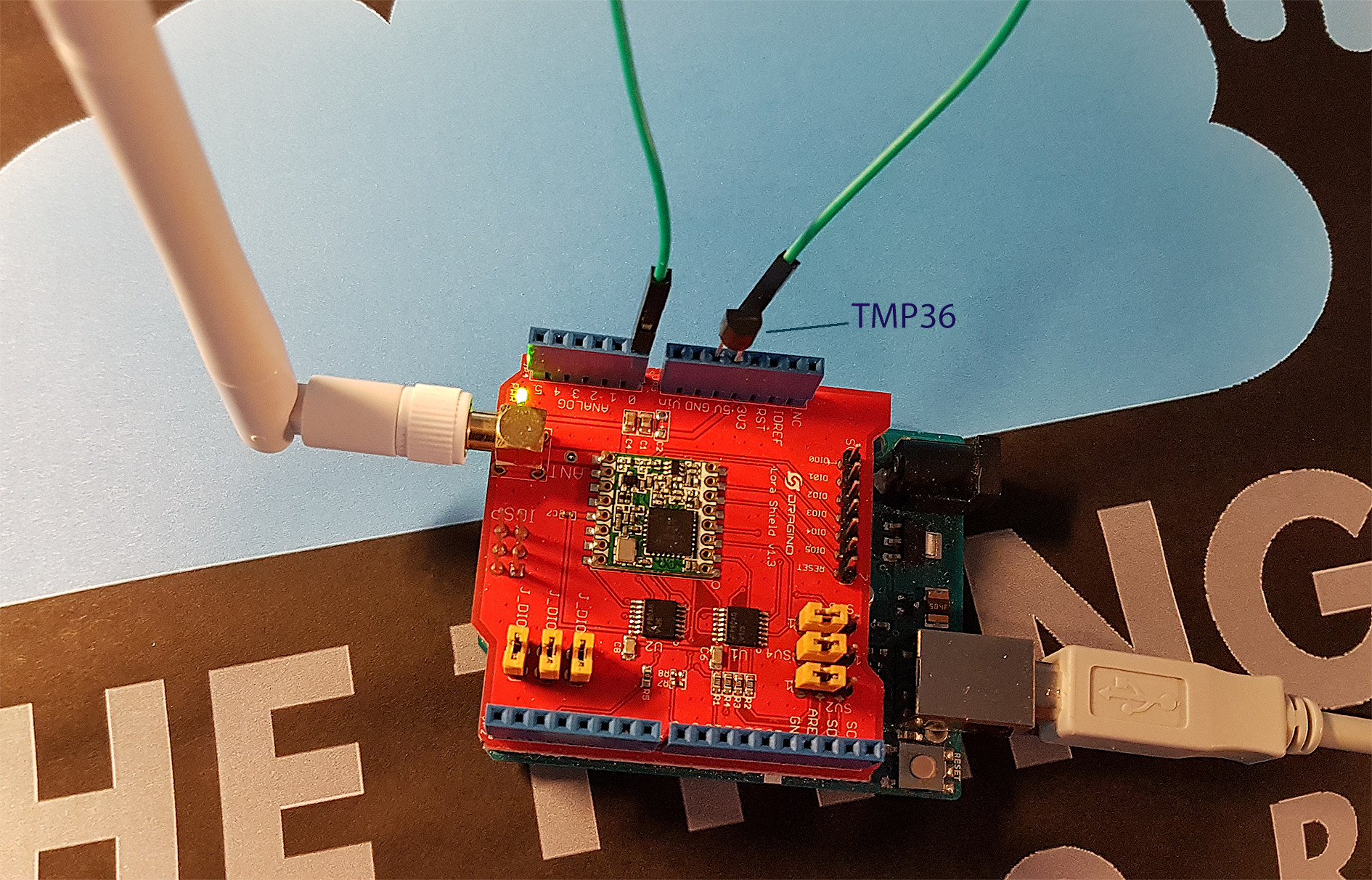

Als Grundlage für meine Experimente habe ich von Github das Dragino Programmbeispiel lora_shield_ttn.ino verwendet und mit einer Sensorerweiterung versehen. Zur Erfassung der Umgebungstemperatur habe ich einen Temperatursensor TMP36 mit A0, VCC und GND verbunden.
Auf die Angabe des Listings des Programms lora_shield_ttn_tempC.ino möchte ich an dieser Stelle aus Platzgründen verzichten und auf Github verweisen. Dort ist das Programm abgelegt und kann von da heruntergeladen werden. Damit sind alle Vorkehrungen für das Versenden der Sensordaten in das LoRaWAN getroffen und es ist nun am Gateway diese Daten auch zu empfangen. Der Consolen Output zeigt die Messages dieser LoRa Node.

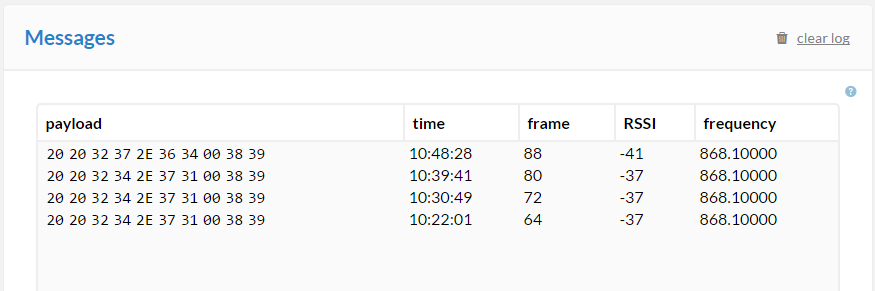

Die vom TTN LoRa Server empfangenen Messages zeigen hier im Bild Temperaturwerte von 24,71 und 27,64 °C (letzteres nach Auflegen eines Fingers auf den TMP36).
Beim Auruf des TTN LoRa Servers ist etwas Geduld notwendig. Nur alle 10 Minuten wird eine Message vom Gateway gesendet. Historische Daten werden nicht angezeigt.

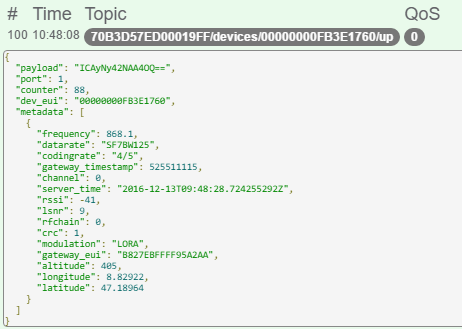

Vom TTN Lora Server werde die Daten via MQTT bereitgestellt und können da mit einem MQTT Viewer (hier habe ich MQTTlens verwendet) dargestellt bzw. über Subscribe in eine Anwendung gezogen werden.
Heute habe ich zu Testzwecken ein LoRa Gateway installiert. Im TTN Mapping (TheThingsNetwork) ist es als „CK LoRa Gateway“ markiert.
Ein LoRa Concentrator iC880A ist bei IMST bestellt, dann wird das Gateway LoRaWAN kompatibel.
In den nächsten Tagen bekommt die eingesetzte LoRa Node (Dragino Lora Shield & Arduino Uno) noch einen Temperatursensor, dessen Daten dann übermittelt werden. Es folgen später stromsparende Varianten auf Basis des LoRa Transceiver RFM95W & Arduino Pro Mini, Raduino32 SX1272 und LoPy.
