Auf Basis des RAKwireless Coremoduls RAK4631 und der Baseboards RAK19007 bzw. RAK19003 kann sehr einfach ein solar-betriebener IoT-Knoten aufgebaut werden. Ich hatte im Beitrag Solar-betriebener LoRa-Knoten einen solchen Knoten für das LoRaWAN vorgestellt.

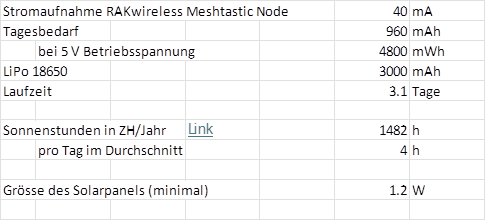

Die einzusetzenden Baseboards unterstützen zwar eine einfache Stromversorgung über ein Solarpanel, doch sollte wegen der höheren Stromaufnahme eines Meshtastic-Knotens die vom Solarpanel bereitgestellte Energie mit einem Solar-MPPT-Batteryloader optimal genutzt werden.
MPPT steht für „Maximum Power Point Tracking“ und bezeichnet die Nachführung des Punktes maximaler Leistung einer Solarzelle.

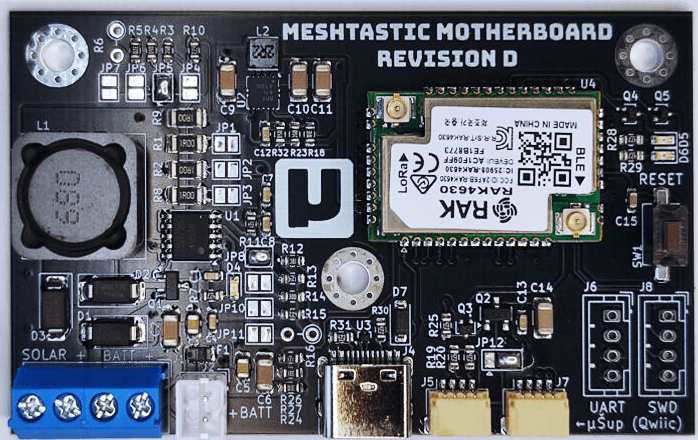

Vlastimil Slintak hat diesen Ansatz verfolgt und einen Solar-MPPT-Batteryloader für Li-Ion-, LiFePo4- oder LTO-Batterien mit einem RAK4630-Modul zu einem Meshtastic Solar Motherboard kombiniert (https://uart.cz/en/2534/solar-mppt-charger-for-meshtastic/). Das Board mit den Maßen 70 × 43 mm ermöglicht die Verwendung eines jeden Solarpanels mit einer Spannung von 7 bis 30 V und jeder Batterie mit einer Nennspannung von weniger als 5,6 V.
Unterstützt werden:
- 1S Li-Ion und Li-Po-Batterie (Standard- und allgemein erhältliche Akkus, wahrscheinlich die am häufigsten verwendeten unter Meshtastic-Enthusiasten),
- 1S LiFePo4 (gängige Batterien in Solaranlagen mit langer Lebensdauer und einer Kapazität von mehr als 100 Ah) oder
- 1S und 2S Lithiumtitanatoxid, auch LTO genannt (Batterien, die auch im Winter bei Temperaturen unter -10 °C entladen und geladen werden können).
Das Board verfügt über Qwiic-Anschlüsse (SparkFun Qwiic bzw. Adafruit STEMMA) für I2C-Sensoren (z. B. Temperatur-, Feuchtigkeits- und Druckmessungen oder alle anderen von der Meshtastic-Firmware unterstützten Sensoren), einen USB-C-Anschluss (dieser wird nur für die Kommunikation verwendet, er ist nicht für die Stromversorgung der Platine vorgesehen) und eine RESET-Taste für einfache FW-Updates, zwei Signal-LEDs, einfachen Zugriff auf UART RX- und TX-Signale und eine SWD- Schnittstelle (Serial Wire Debug) für die FW-Entwicklung/das Debuggen und schließlich drei Befestigungslöcher für M3-Schrauben zur bequemen Montage der Leiterplatte in einer Box.
Hier ist das umfangreiche Datenblatt für das Meshtastic Solar Motherboard (https://pcb.uart.cz/datasheets/solar-node-revD-datasheet.pdf).
Sie finden das Meshtastic Solar Motherboard von Vlastimil im Lectronz-Onlineshop (https://lectronz.com/stores/uartcz).
2025-04-25/CK
