SensorHub Weather Data on Meteologix

Kommentar verfassen

I have been using Kachelmannwetter’s information and following their weather forecast on YouTube for a long time.

Kachelmannwetter provides extensive weather and environmental data, as well as webcam recordings. Interested parties can also contribute weather data to complete the range of data on offer.

I have taken up the invitation and, as a new Citizen Scientist, I am now also making my SensorHub data available on the Meteologix platform.

The images below display the professional and amateur weather stations in my area. Additionally, the graph depicts the ambient temperature measured at a height of 2 meters over a 72-hour period.

Schon lange nutze ich die Informationen von Kachelmannwetter und verfolge die Wettervorhersage auf Youtube.

Neben der Bereitstellung umfangreicher Wetter- und Umweltdaten sowie Webcam-Aufnahmen können Interessenten Wetterdaten beisteuern und so das Angebot an Daten komplettieren.

Ich habe die Aufforderung aufgegriffen und stelle als neuer Citizen Scientist nun meine SensorHub Daten auch auf der Meteologix Plattform bereit.

In den folgenden Bildern sind die Profi- und Amateur-Wetterstationen meiner Gegend gezeigt. Abschließend ist der 72 h Verlauf der Umgebungstemperatur gemessen in 2 m Höhe gezeigt.

Profi Weather Stations
Amateur Weather Stations
SensorHub 72 h Weather Data

The program Oxocard_MQTT_Client_Weather_Portals uses an Oxocard Connect to retrieve the data from the TTN LNS and prepare it for upload.

The program covers both Meteologix and Weathercloud.

Das Programm Oxocard_MQTT_Client_Weather_Portals nutzt einen Oxocard Connect, um Daten vom TTN LNS abzurufen und für den Upload vorzubereiten.

Das Programm deckt sowohl Meteologix als auch Weathercloud ab.

Die Screenshots wurden mit freundlicher Genehmigung von der Website kachelmannwetter.com übernommen.

2024-02-15/CK

RAKwireless WisBlock

Kommentar verfassen

WisBlock is a modular system that easily implements a Low Power Wide Area Network (LPWAN) in your IoT solution. WisBlock accompanies your solution from rapid prototyping to mass production without the need to create new hardware modules for each step.

In the development phase, WisBlock modularity allows you to test different microcontrollers, sensors, communication technology, and IO options by changing modules with simple plug-in modules.
WisBlock industrial-grade modules can be used in mass production without the need to redesign prototypes.
Devices can be modified or repaired even once deployed with minimal waste and effort.

Where to buy international:

store.rakwireless.com

WisBlock ist ein modulares System, das auf einfache Weise ein Low Power Wide Area Network (LPWAN) in Ihre IoT-Lösung implementiert. WisBlock begleitet Ihre Lösung vom Rapid Prototyping bis zur Massenproduktion, ohne dass Sie für jeden Schritt neue Hardwaremodule erstellen müssen.

In der Entwicklungsphase können Sie dank der Modularität von WisBlock verschiedene Mikrocontroller, Sensoren, Kommunikationstechnologien und IO-Optionen testen, indem Sie Module gegen steckbare Module austauschen.
WisBlock-Module in Industriequalität können in der Massenproduktion eingesetzt werden, ohne dass Prototypen neu entwickelt werden müssen.
Die Geräte können auch nach dem Einsatz mit minimalem Aufwand modifiziert oder repariert werden.

Bezugsmöglichkeiten DACH:
D: https://iot-shop.de/
CH: https://www.bastelgarage.ch/

Futher Information: IoT Projects for Makers – 2nd Edition

2024-01-17/CK

IoT-Anwendungen einfach umgesetzt

Kommentar verfassen

Im Beitrag „WisBlock von RAKwireless – IoT-Anwendungen einfach umgesetzt“, veröffentlich in ELEKTRONIK 26/2023, S. 44-50 und im elektroniknet.de, wird gezeigt, wie mit WisBlock-Komponenten das Erstellen von IoT-Anwendungen vom Proof-of-Concept über das Prototyping bis hin zum Indus­trieprodukt unterstützt wird.

Der auf WisBlock aufbauende SensorHub stellt eine Ausprägung dieses Konzeptes dar und ermöglicht als Low-Code-System eine schnelle Umsetzung von IoT-Applikationen.

Die Messwerte der Messstation sind bspw. über diesen Public Link abrufbar.

SensorHub – Reduction of Power Consumption

1 Antwort

The power supply of the SensorHub by an RAK9154 solar battery enables the autonomous operation of the complete measuring station. I describe this in my eBook SensorHub IoT Applications.

I had to close the chapter describing this application as follows: On sunny days, recharging the battery will hardly be a problem. On cloudy days, this balance looks less favorable, and it remains to be seen whether the weather conditions in my area offer sufficiently good conditions. It is, therefore, essential that the anticipated variant of the SensorHub promises to reduce power requirements further.

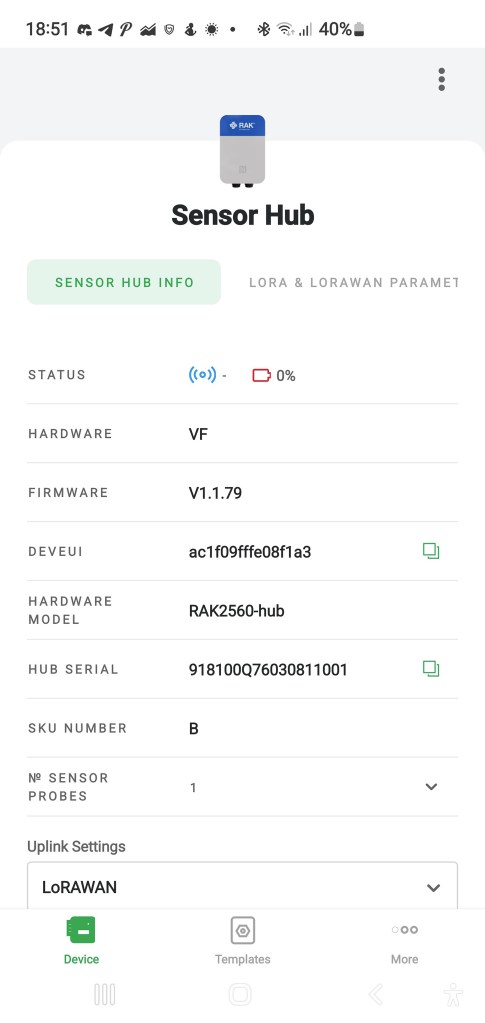

I have good news today. I got a new version of SensorHub and replaced the existing one. As you can see in the screenshot of the WisToolBox app, the hardware version changed from VF zu VH and the firmware from V1.1.79 to V1.2.6.

Existing Version of SensorHub
New Version of SensorHub

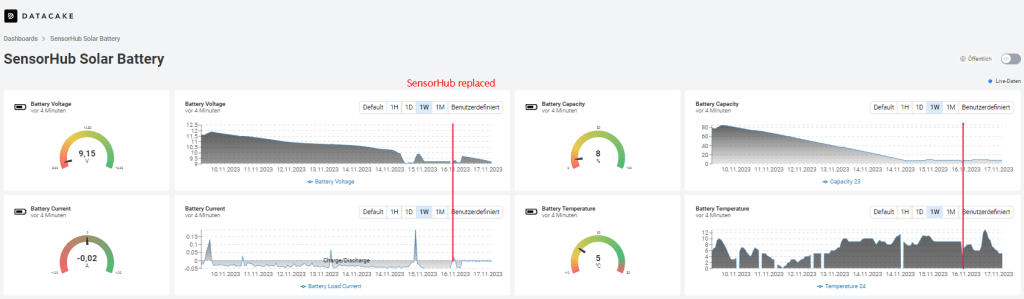

The following screenshot shows the behavior of the solar battery before and after the SensorHub replacement. The weather conditions are worse over the whole period.

You can see that before the replacement of the SensorHub the current consumption was about 50 mA in the phase of discharge. After the replacement, it is reduced significantly. The same behavior can be seen in the battery capacity curve. Before the replacement, the battery capacity dropped between 10% and 20% per day without recharging.

After the replacement, the discharge remains quite small. The current consumption was about 10 mA in the phase of discharge, and the battery capacity dropped by about 1%. The weather conditions were very bad therefore, the recharging was limited to a short time.

Now, I’m waiting for a sunny day so that the solar cell can charge the battery sufficiently to survive a period of bad weather without losing the connection.

The sun came out for a few hours, and the battery was charged. During this time, the solar cell delivers a considerable charging current.

We are on the right way, as you can see, after two days with a bit of sun.

2023-11-23/CK
