Cardputer ADV ist ein Controller im Kreditkartenformat, ausgestattet mit einem M5Stack Stamp-S3A-Coremodul (ESP32-S3FN8). Er verfügt über ein 1,14-Zoll-LCD und eine einfache Tastatur mit 56 Tasten.
Der interne 1750-mAh-Lithium-Akku gewährleistet eine gute Akkulaufzeit. Ein 6-Achsen-Bewegungssensor BMI270, ein Infrarot-Sender, ein microSD-Slot sowie ein Grove-Anschluss bilden die Peripherie und ein EXT 2.54-14P-Erweiterungsbus ist zum Anschluss von Sensoren und anderen Peripheriegeräten vorgesehen.
Beim Einsatz als Meshtastic-Knoten wird über diesen Erweiterungsbus ein Cap LoRa868 angeschlossen.

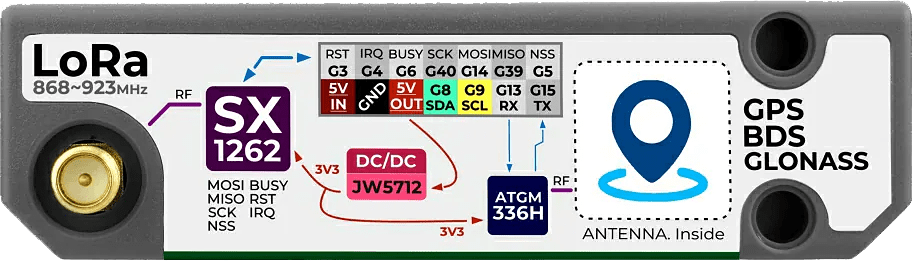

Cap LoRa868 ist ein Erweiterungsmodul für LoRa- und GNSS-Kommunikation. Das LoRa-Modul basiert auf einem SX1262, ist mit einer externen SMA-Antenne ausgestattet und unterstützt das Frequenzband 868 MHz bis 923 MHz.
Das GPS-Modul basiert auf einer AT6668-Lösung und verfügt über eine integrierte Keramikantenne. Es bietet Multisatellitenunterstützung – kompatibel mit GPS, BDS, GALILEO, GLONASS, QZSS und SBAS – für maximale Flexibilität.

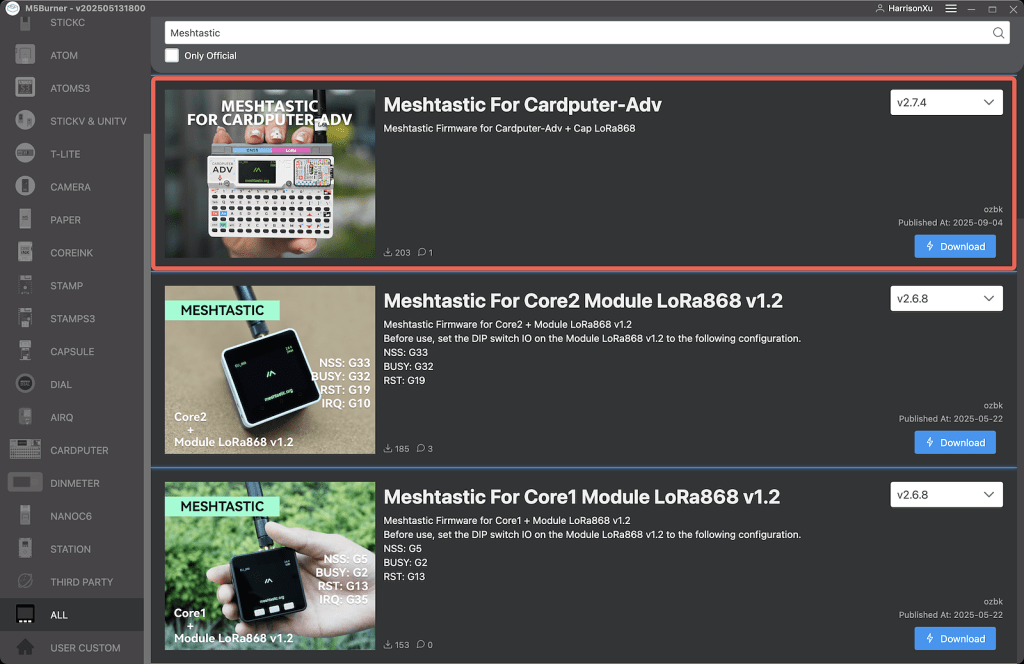

Zur Installation der Meshtastic-Firmware ist es am einfachsten, den M5Burner von M5Stack zu verwenden. M5Burner ermöglicht Benutzern das einfache Flashen verschiedener Firmware-Versionen auf unterschiedliche Geräte. Cap LoRa868 sollte noch nicht installiert sein. Der M5Burner kann von der Website https://docs.m5stack.com/en/guide/lora/meshtastic/cardputer_adv heruntergeladen werden.
Nach der Installation des M5Burners kann die Meshtastic Firmware für den Cardputer ADV heruntergeladen und auf das Target übertragen werden. Die Details sind auf der o.a. Website beschrieben.
Ist die Meshtastic-Firmware installiert, meldet sich der neue Knoten, wie in der ersten Abbildung gezeigt, und kann in der üblichen Weise konfiguriert werden.
2025-11-07/CK
