Post im (Meshtastic-) Postfach?

Kommentar verfassen

Ein mit einem Display ausgestatteter Meshtastic-Knoten zeigt eingegangene Messages auf diesem an. Wählt man sich mit einem Meshtastic-Client (bspw. einem Smartphone) ein, dann kann man eine eingegangene Message incl. des Empfangszeitpunktes lesen. Wird eine Message zu spät gelesen, dann kann sie bereits obsolet sein. Das Ereignis ist einfach vorbei.

Mit dem Modul External Notification erhält man die Möglichkeit, beim Eintreffen einer Textnachricht eine externe Benachrichtigung abzusetzen. Die Benachrichtigung kann durch eine LED, einen Buzzer oder einen Vibrationsmotor erfolgen.

Mit dem Meshtastic Kit von SeeedStudio ist sehr schnell ein geeignetes Experimentierumfeld geschaffen. Zur Komplettierung habe ich noch eine M5Stack ENV Unit über I2C angeschlossen.

Bei der Konfiguration des Moduls External Notification sind den eingesetzten Benachrichtigungselementen (LED, Buzzer, Vibrationsmotor) IO-Pins zuzuweisen.

Hier ist es wichtig, die ESP-Notation zu verwenden. Bspw. muss einer an D0 angeschlossenen LED Pin (GPIO)1 zugewiesen werden. Mich hat das anfangs etwas verwirrt und entsprechend Zeit gekostet.

XIAO ESP32-Se Pinout

Die folgenden Abbildungen zeigten das Display des Meshtastic-Knotens in verschiedenen Situationen.

Anzeige den ENV Unit Daten
Message „6666“ vom Knoten H03 erhalten

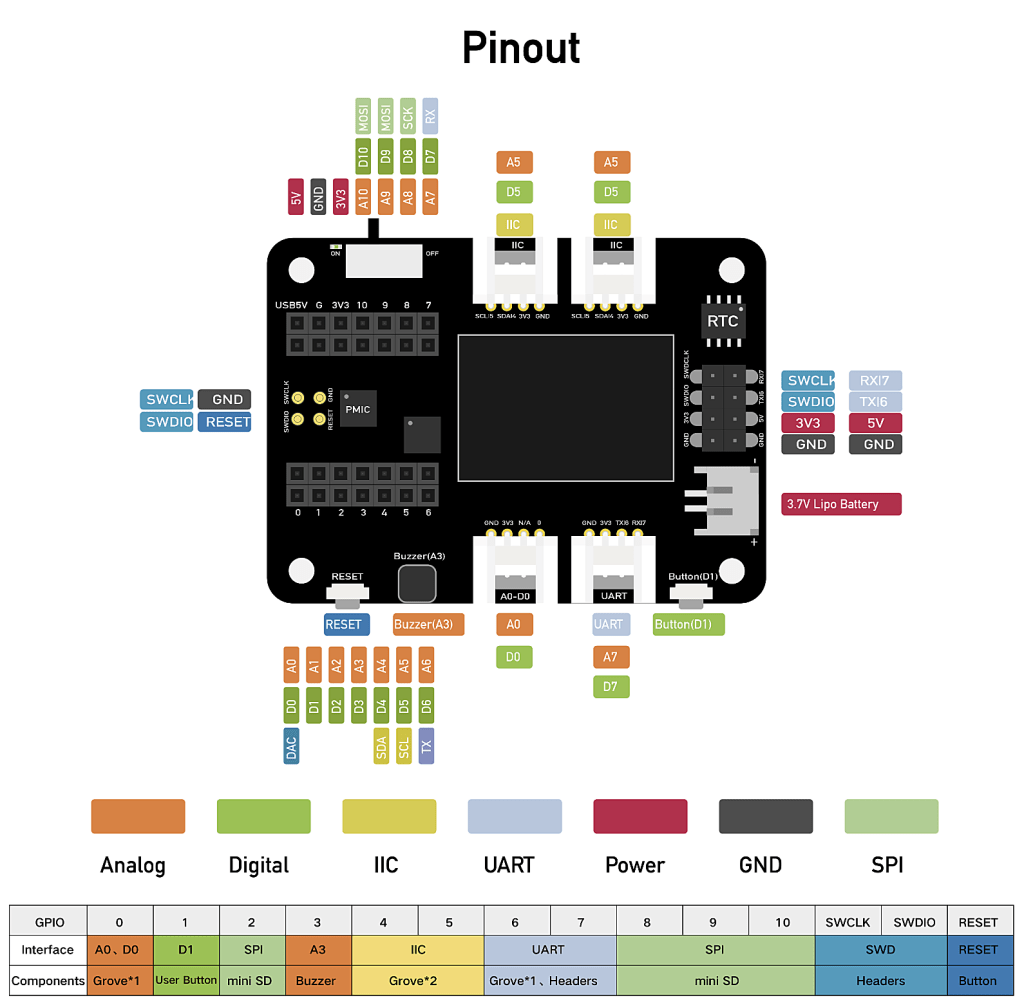

Wie am folgenden Pinout des XIAO-Expansionsboards zu sehen ist, steht nur Pin D0 zur freien Verfügung. Der interne Buzzer ist mit D3 verbunden und wenn auf die SD Card verzichtet wird, dann können auch D2 und D8-D10 noch eingesetzt werden.

XIAO Expansionsboard Pinout

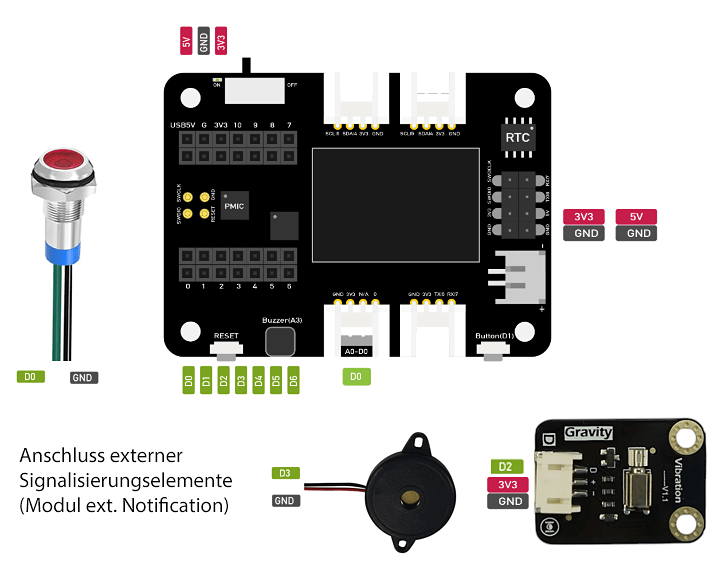

Ich möchte zur Signalisierung eine LED mit Vorwiderstand, einen Piezo-Buzzer oder einen Vibrationsmotor einsetzen. Dem auf dem XIAO-Expansionsboard befindlichen Buzzer konnte ich keinen Ton entlocken und habe deshalb einen externen Piezo-Buzzer eingesetzt. Alle drei Elemente reagieren auf einen Hi-Pegel am betreffenden digitalen Ausgang.

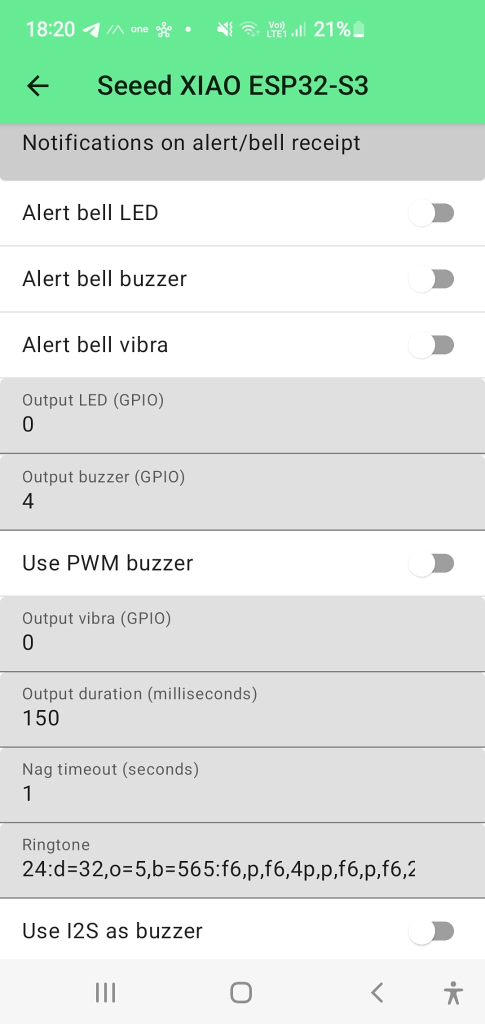

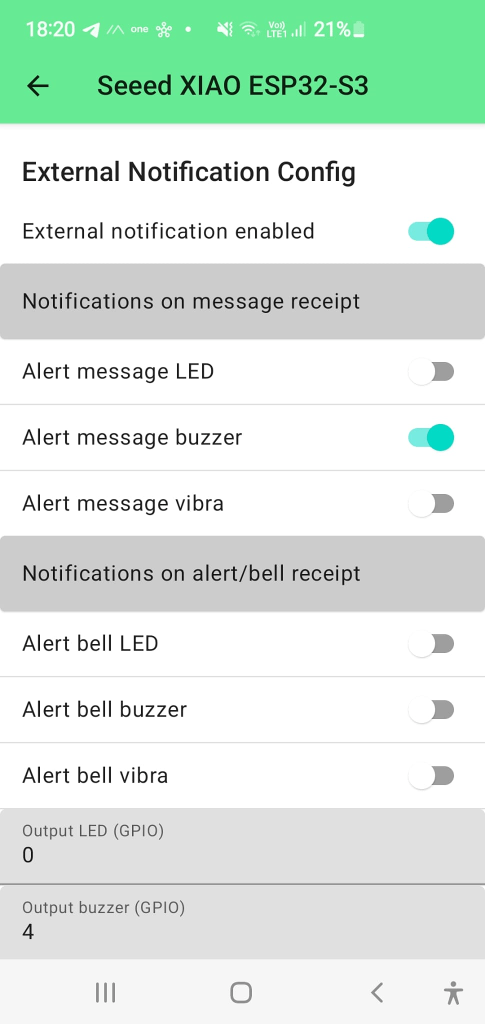

Die beiden folgenden Screenshots zeigen die Konfiguration des Moduls External Notification für den Piezo-Buzzer. Der Piezo-Buzzer ist an D3 und GND angeschlossen. Bei der Konfiguration ist GPIO4 (des ESP32-S3) zu aktivieren. Die Dauer eines Beeps ist 150 ms und die der Ausgabe 1 s. Es werden als mehrere kurze Beeps bein Eintreffen einer Textnachricht ausgegeben.

Für die anderen Signalisierungselemente kann vergleichbar vorgegangen werden.

2025-03-28/CK

Solar-betriebener Meshtastic-Knoten

2 Antworten

Der im Blogpost Meshtastic – Erfassen, Versand und Visualisierung von Messwerten beschriebene Meshtastic-Knoten wird hier bezüglich der Stromaufnahme unter verschiedenen Umgebungsbedingungen untersucht.

Da das externe Sensormodul hinsichtlich der Stromaufnahme (noch) nicht optimiert ist, starte ich den Solartest ohne diesem Modul.

Eine Überschlagsrechnung zeigt, dass mit einem 5 V/3 W-Solarpanel und einem Li-Ion-Akku 18650 der Strombedarf gedeckt sein könnte. Die theoretische Laufzeit von ca. 3 Tagen ist für die Überbrückung einer Dunkelflaute allerdings knapp bemessen.

Weiterlesen →

Audio-Zusammenfassungen mit Google NotebookLM

Kommentar verfassen

Heute habe ich Google’s NotebookLM ausprobiert. NotebookLM ist ein KI‑basierter Assistent für vielfältige Aufgaben, wie dem Lesen von Quellen, dem Erstellen von Notizen und gemeinsam mit NotebookLM dem Verfeinern und Organisieren Ihrer Ideen. Mit der Audio-Zusammenfassung können die Quellen mit nur einem Klick in aufschluss- und detailreiche Diskussionen (z.Z. nur in Englisch) verwandelt werden.

Hier ist als Beispiel eine Zusammenfassung meiner Meshtastic-Beiträge unter https://ckblog2016.net/:

Laden Sie einfach die Audio-Zusammenfassung unter https://bit.ly/4iDgt8Z.

2025-03-09/CK
